PowerGear Version P – Das leistungsfähige Standard-Winkelgetriebe
Das Standard-Winkelgetriebe PowerGear Version P zeigt seine wahren Stärken in Anwendungsfällen, bei denen es auf folgende Eigenschaften ankommt:
- Hohes Drehmoment bei kleineren bis mittleren Drehzahlen
- Geringes Gewicht und kleinste Abmessungen
- Robuste, zuverlässige, wartungsfreie Konstruktion
Technik im Überblick
| Baugröße | 12 Größen von P54 bis P450 | |
|---|---|---|
| Bauform | L, H, FL, FH | |
| Übersetzung | i = 1:1 bis 5:1 | |
| Wellenanordnung | WA 1, WA 3, WA 13 | |
| Eingangsdrehzahl n1max | bis 7500 min -1 | |
| Motoranbau | Direktanbau mit Hohlwelle/Flansch |
Bauform L
Antrieb und Abtrieb mit Vollwelle.
Abtrieb beidseitig oder einseitig.
Bauform H
Antrieb mit Vollwelle.
Abtrieb mit Hohlwelle und Passfedernut.
Bauform FL
Antrieb mit Hohlwelle und Flansch.
Abtrieb mit Vollwelle beidseitig oder einseitig
Bauform FH
Antrieb mit Hohlwelle und Flansch.
Abtrieb mit Hohlwelle und Passfedernut.

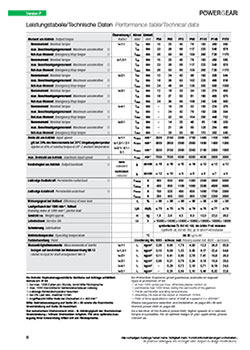

Leistungstabelle
08/2020

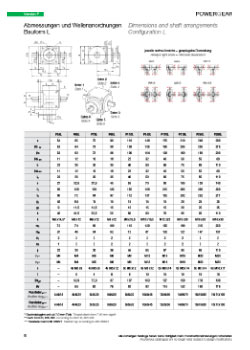

Abmessungen und Wellenanordnungen
08/2020
