GearSystems [2.0] – Systemlösungen für Ritzel-Zahnstangen-Anwendungen

In Ergänzung zu den bekannten Getriebeserien bietet Nidec Graessner Systemlösungen, im Bereich Zahnstangen-Ritzelanwendungen, für den Maschinen- und Anlagenbau.

Die DynaGear-, KS-TwinGear-, DynaGear DG- und DynaGear PL-Systeme bestehen aus präzisen und für die Automatisierungstechnik entwickelten Systembausteinen.

Dazu zählen:

• Spielarme Präzisionsgetriebe
• Stirnräder
• Zahnstangen
• Schmiersysteme

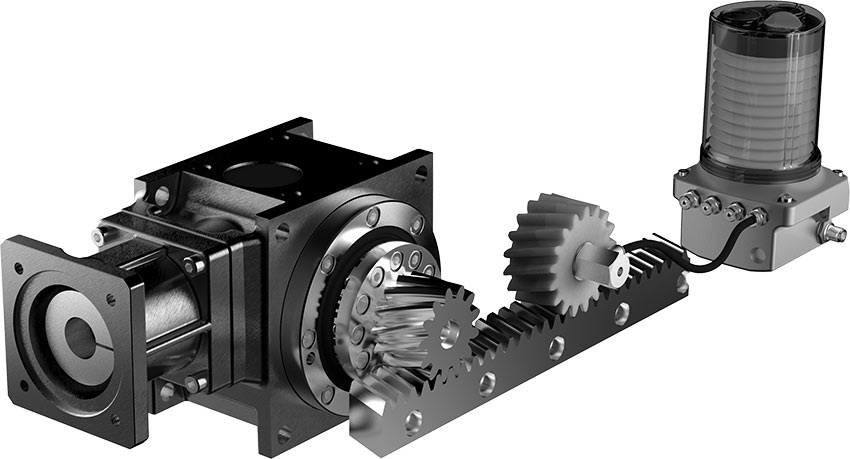

DynaGearSystem

Smart, leicht und präzise

• 8 Baugrößen von T2B= 53 Nm bis 2160 Nm
• Vorschubkräfte bis ca. 35 kN
• 3 Präzisionsklassen
• Eintriebsdrehzahlen bis n1max = 8000 min-1
• Verfahrgeschwindigkeiten bis 10 m/s
• Getriebeübersetzungen von 3:1 bis 100:1
• Stirnradmodul von m2 bis m6

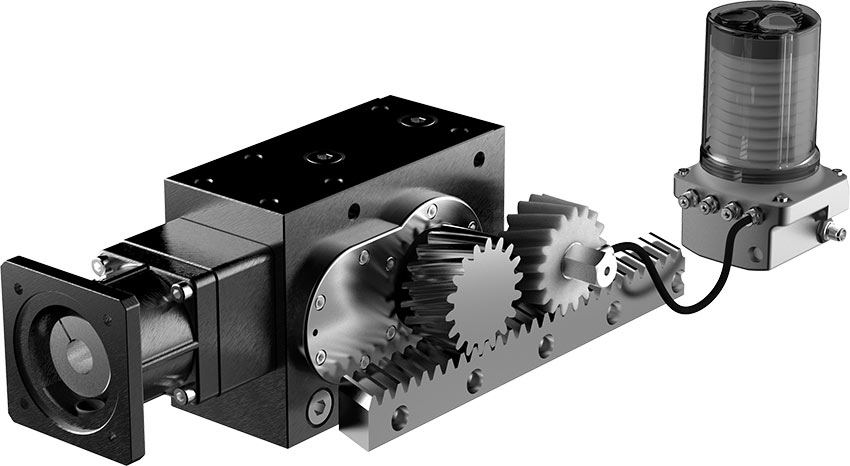

KS TwinGearSystem

Kompakt, stark und genau

• 8 Baugrößen von T2B = 225 Nm bis 11250 Nm
• Vorschubkräfte bis ca. 200 kN
• 3 Präzisionsklassen
• Eintriebsdrehzahlen bis n1max = 8000 min-1
• Verfahrgeschwindigkeiten bis 4 m/s
• Getriebeübersetzungen von 15:1 bis 75:1
• Stirnradmodul von m2 bis m8

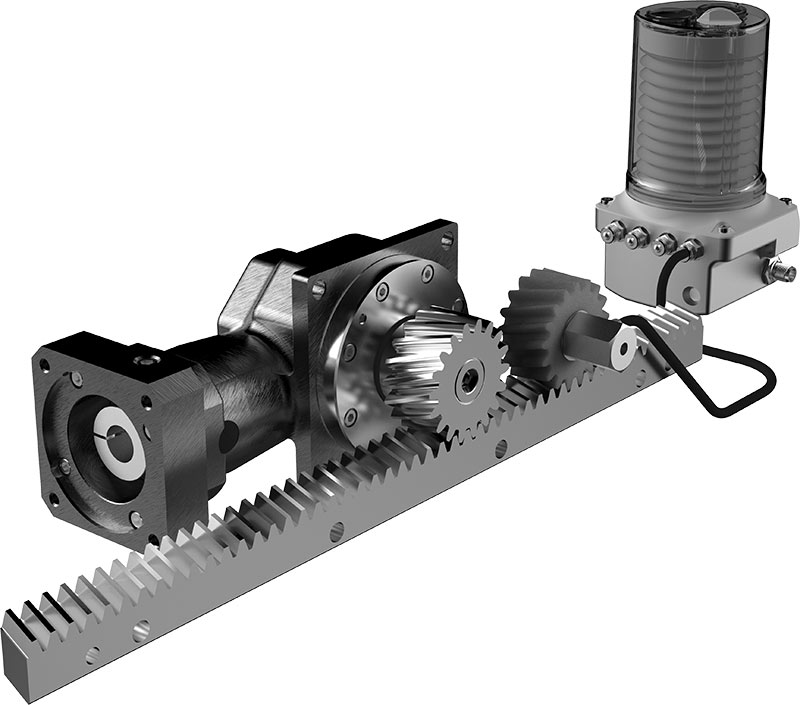

DynaGear DGEcoSystem

Wirtschaftlich perfektioniert

• 4 Baugrößen von T2B= 53 Nm bis 390 Nm
• Vorschubkräfte bis ca. 11 kN
• 2 Präzisionsklassen
• Eintriebsdrehzahlen bis n1max = 6000 min-1
• Verfahrgeschwindigkeiten bis 6 m/s
• Getriebeübersetzungen von 5:1 bis 15:1
• Stirnradmodul von m2 bis m4

DynaGear PLEcoSystem

Wirtschaftlich perfektioniert

• Mit Planetengetriebe-Abtriebsflansch
• 3 Baugrößen von T2B= 53 Nm bis 210 Nm
• Vorschubkräfte bis ca. 8 kN
• 2 Präzisionsklassen
• Eintriebsdrehzahlen bis n1MAX = 5000 min-1
• Verfahrgeschwindigkeiten bis 6 m/s
• Getriebeübersetzungen von 5:1 bis 15:1
• Stirnradmodul von m2 bis m4
