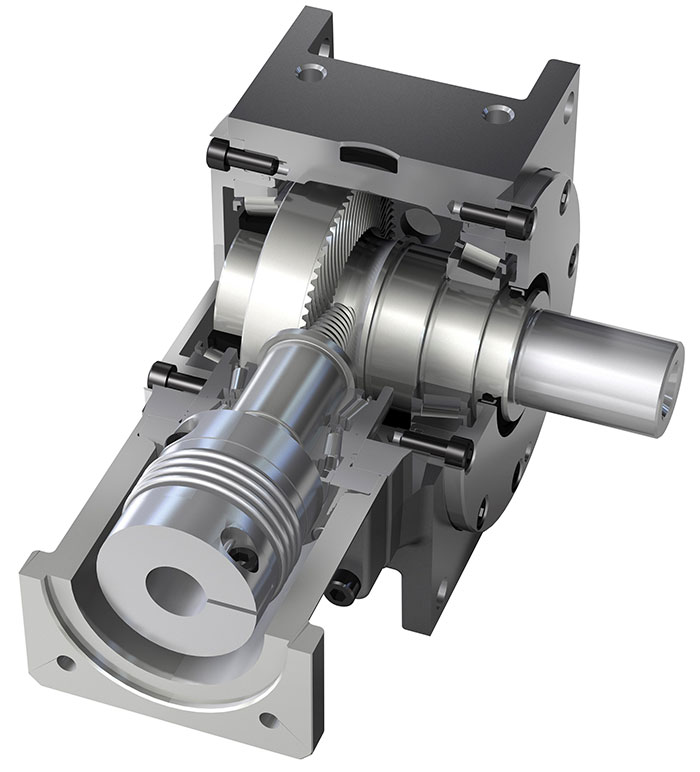

DynaGear – Servo-Winkelgetriebe

Das DynaGear ist das Produkt unserer langjährigen Erfahrungen in Entwicklung und Fertigung von Hypoid-Kegelradgetrieben. Mit dem DynaGear ist eine Baureihe entstanden, die für hochdynamische Servoantriebslösungen ausgelegt ist und dem Anwender einzigartige Vorteile bietet.

Dynamik und Präzision im Kleinformat - bietet unsere neue Baugröße DynaGear D37 für hochdynamische Servo-Antriebslösungen in kompakten Anwendungen.

Highlights Intern

• Einstufiges Winkelgetriebe mit einem Übersetzungsbereich von 3:1 bis 15:1, zweistufig bis 150:1.
• Die kompakte und stabile Bauweise gewährleistet höchste Leistung bei kleinen Abmessungen und geringem Gewicht.
• Durch die Lebensdauerschmierung sind die Getriebe unter normalen Einsatzbedingungen praktisch wartungsfrei.
• Energiesparend durch hohen Wirkungsgrad bis 96 % (92 % bei DG-HR).

Highlights Extern

• Das DynaGear ist leistungsmäßig auf alle gängigen Servomotoren abgestimmt und variabel über Antriebsflansch und Kupplung adaptierbar.
• Über die Kupplungssteifigkeit kann das Torsions-Schwingverhalten des Systems abgestimmt werden.
• Die Getriebe-Abmessungen sind für alle Übersetzungen gleich.
• Neue Bauform mit Roboterflansch nach EN ISO 9409-1 und Hohlwelle ermöglicht die Durchführung von Versorgungsleitungen und anderer Medien.

Optionen

• Wellen in Edelstahlausführung und/oder Gehäuse in eloxierter Ausführung auf Anfrage
• Bei Bedarf, Füllung mit lebensmittelrechtlich zugelassenem Öl bzw. Fett
• Auf Wunsch mit montierter Bremse lieferbar
• Optional mit integriertem Ritzel für Zahnstangenantrieb

DYNAGEAR HR-Animation:

Version D – Das einstufige Servo-Winkelgetriebe

Das hochdynamische einstufige Servo-Winkelgetriebe

• 9 Baugrößen von D37 bis D190
• Übersetzungsbereich i = 3:1 bis i = 15:1
• Eingangsdrehzahlen bis 8000 min-1
• Voll- und Hohlwellenausführung, Hohlwellenausführung mit Roboterflansch

» Info Version D

Version D-HR – Das zweistufige HighRatio-Servo-Winkelgetriebe

Das hochdynamische zweistufige Servo-Winkelgetriebe mit zusätzlichen Übersetzungsmöglichkeiten

• 8 Baugrößen, von D55HR bis D190HR
• Übersetzungsbereich i = 16:1 bis i = 150:1
• Eingangsdrehzahlen bis 6000 min-1
• Voll- und Hohlwellenausführung, Hohlwellenausführung mit Roboterflansch

» Info Version D-HR
