PowerGear Version HS – Das HighSpeed-Winkelgetriebe

Das HighSpeed-Winkelgetriebe für hohe Drehzahlen

Entwickelt für ganz spezielle Anforderungen – keine Adaption, keine Kompromisse: In der völlig neu entwickelten PowerGearHS Baureihe steckt die jahrzehntelange Engineering-Kompetenz von Nidec Graessner. So wurde jede einzelne Komponente konsequent auf die hohen Anforderungen bei höchsten Drehzahlen entwickelt und ausgelegt. Mit einer Vielzahl von Vorteilen für vielfältige Anwendungen und Einsatzgebiete. Kurz: Ein Kegelrad-Getriebe wie kein anderes.

• Getriebe für höchste Drehzahlen
• für dynamische Servoantriebslösungen
• Höhere thermische Grenzleistung zulässig
• Geringes Zahnspiel und hohe Übertragungsgenauigkeit
• Motoranbau über Kupplung und Laterne
• Als Vorstufe für Koaxialgetriebe geeignet
• Energiesparend durch hohen Wirkungsgrad von 98%.

Technik im Überblick

Bauform L
Antrieb und Abtrieb mit Vollwelle.
Abtrieb beidseitig oder einseitig.

Bauform H
Antrieb mit Vollwelle.
Abtrieb mit Hohlwelle und Passfedernut.

Bauform KL
Antrieb mit Kupplung und Laterne.
Abtrieb mit Vollwelle beidseitig oder einseitig.

Bauform KH
Antrieb mit Kupplung und Laterne.
Abtrieb mit Hohlwelle und Passfedernut.

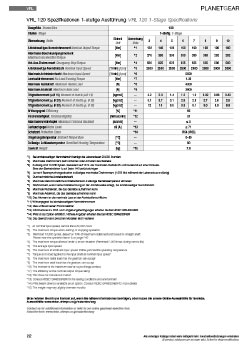

Leistungstabelle
08/2020

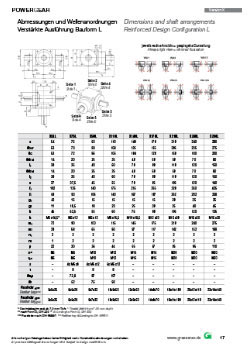

Abmessungen und Wellenanordnungen
08/2020
