KS TwinGear – Kegelstirnradgetriebe

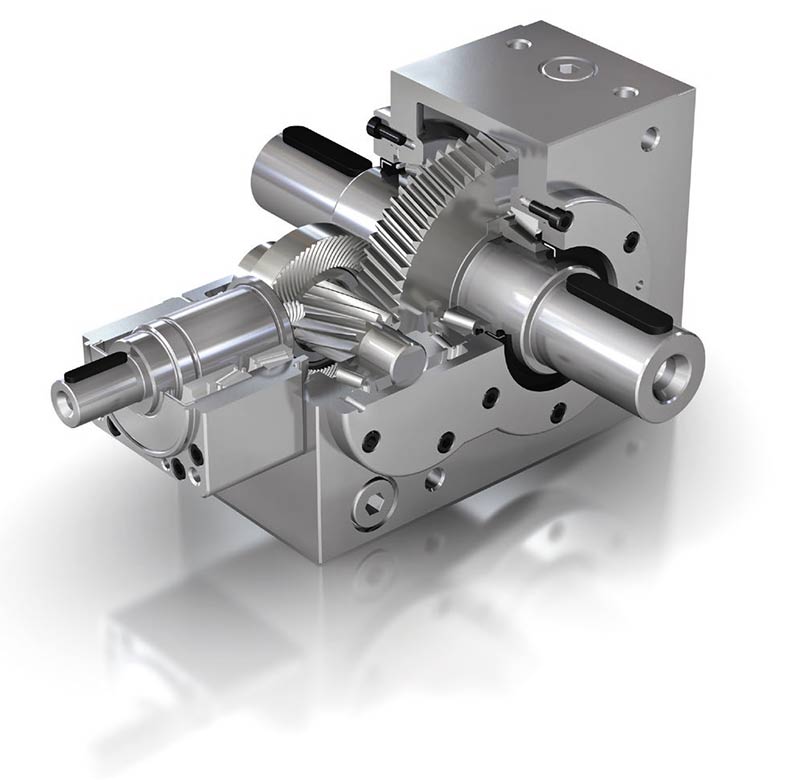

Das KS TwinGear Kegelstirnradgetriebe überzeugt durch seine hohe Leistungsdichte und äußerste Präzision. Durch die schmale Bauweise fügt sich das zweistufige Getriebe mit Übersetzungen bis 75:1 hervorragend in jede Anwendung. Die hohe Verdrehsteifigkeit und das geringe Zahnspiel des KS TwinGear führen zu großer Übertragungsgenauigkeit.

Wesentliche Merkmale:

• Präzision in allen Bauteilen
• Für hohe Antriebsdrehzahlen geeignet
• Extrem schmale Bauweise
• Motoranbau direkt oder über Kupplung
• Hohe Verdrehsteifigkeit
• Hohes Drehmoment
• Besonders geräuscharm durch Verwendung von Hypoid-Kegelradverzahnungen.

Antriebsvarianten

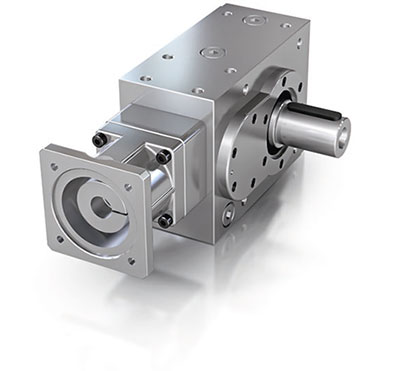

Bauform K
Antrieb mit Kupplung und Laterne

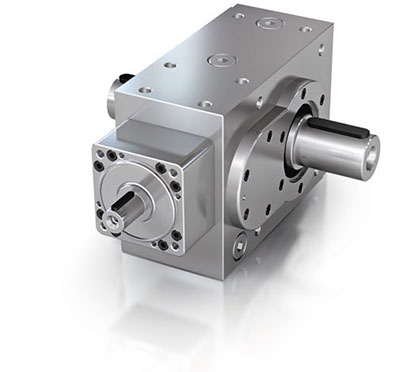

Bauform L
Antrieb mit Vollwelle

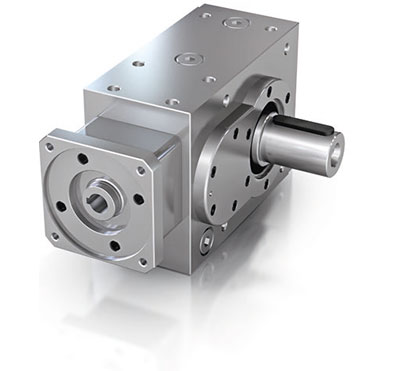

Bauform F
Antrieb mit Hohlwelle und Antriebsflansch

Abtriebsvarianten

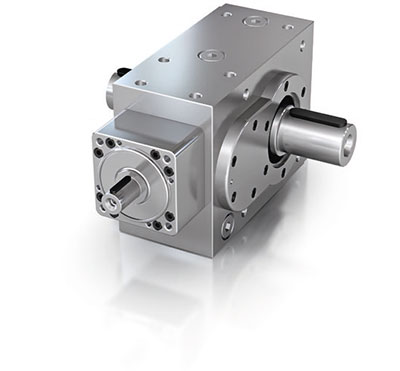

Bauform L
Abtrieb mit Vollwelle beidseitig oder einseitig

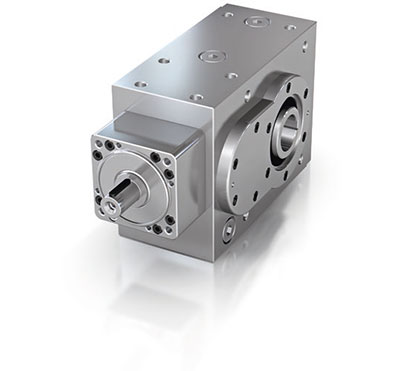

Bauform H
Abtrieb mit Hohlwelle und Passfedernut

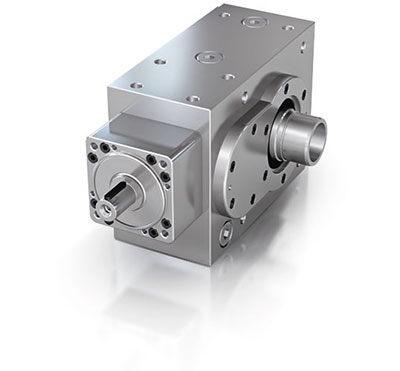

Bauform H
Abtrieb mit Hohlwelle
verlängert für Schrumpfscheibe

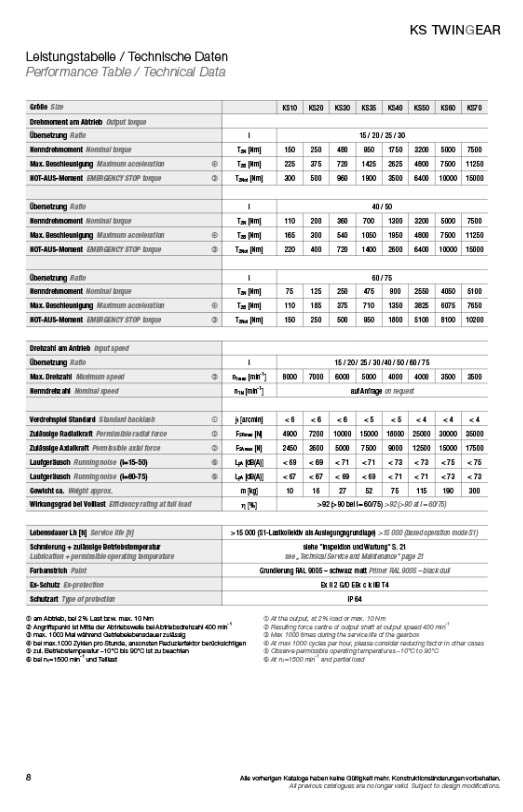

Leistungstabelle
04/2020

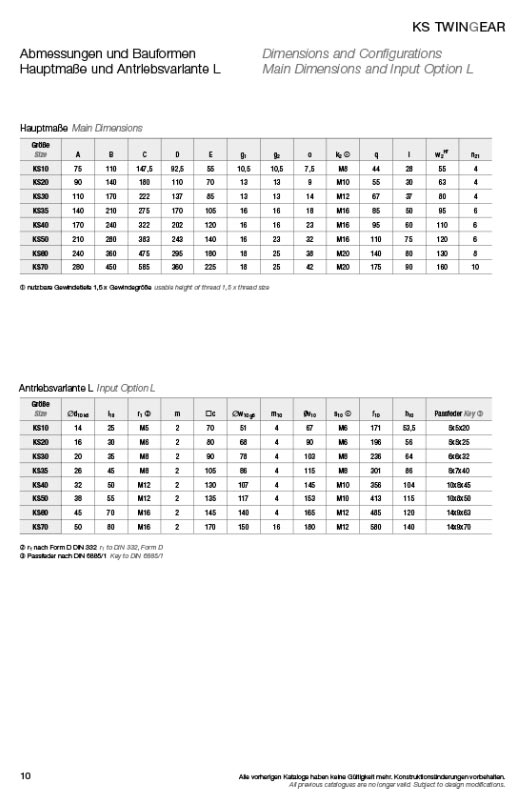

Abmessungen
04/2020
