DynaGear Version D – Das hochdynamische einstufige Servo-Winkelgetriebe

Highlights Version D

• Einstufiges Servo-Winkelgetriebe mit Übersetzungen i = 3:1 bis i = 15:1
• Die kompakte und stabile Bauweise gewährleistet höchste Leistung bei kleinen Abmessungen und geringem Gewicht
• Das DynaGear ist leistungsmäßig auf alle gängigen Servomotoren abgestimmt und variabel über Antriebsflansch und Kupplung adaptierbar
• Über die Kupplungssteifigkeit kann das Torsions-Schwingverhalten des Systems abgestimmt werden
• Getriebeabmessungen sind für alle Übersetzungen gleich
• Durch die Lebensdauerschmierung sind die Getriebe unter normalen Einsatzbedingungen praktisch wartungsfrei
• Energiesparend durch hohen Wirkungsgrad bis 96 %

Technik im Überblick

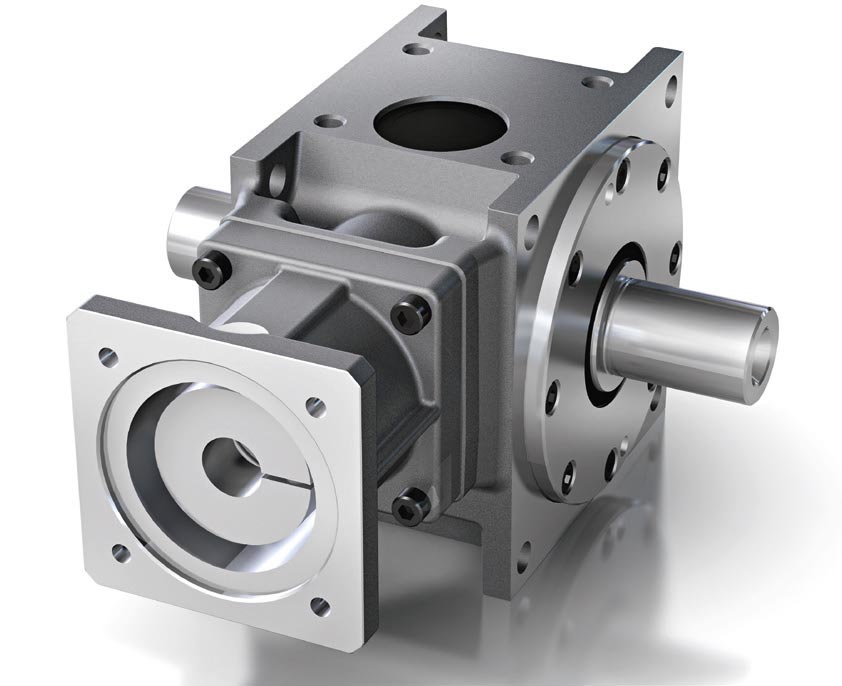

Vollwellenausführung
mit durchgehender Welle, Kupplung und Antriebsflansch

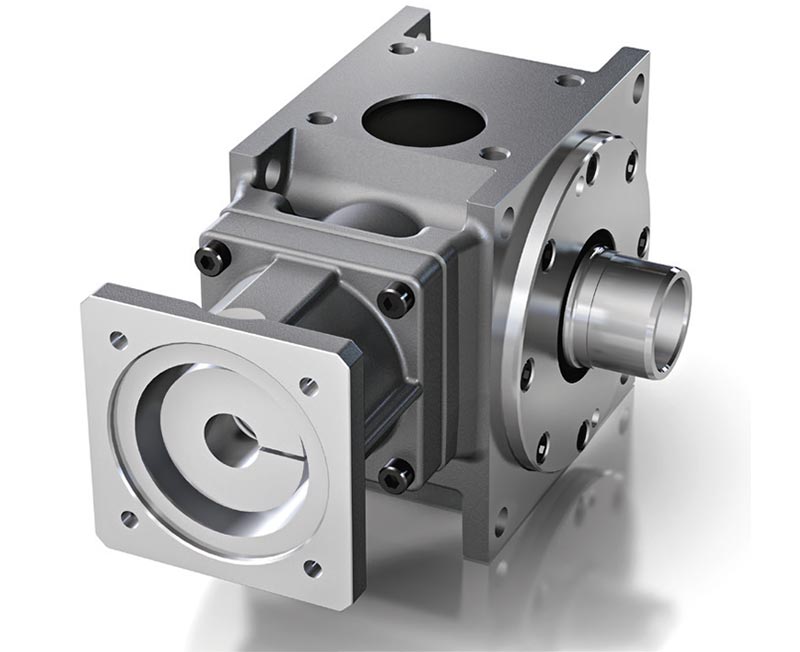

Hohlwellenausführung
mit Kupplung und Antriebsflansch

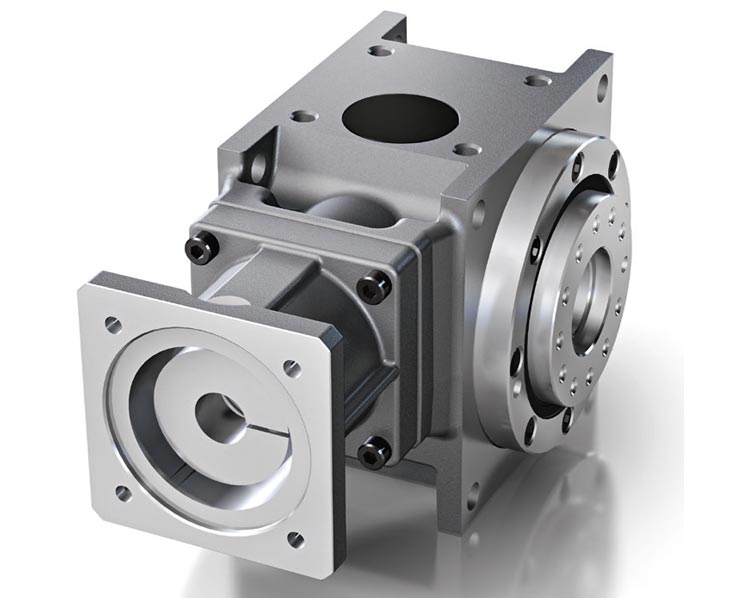

Hohlwellenausführung mit Roboterflansch
nach EN ISO 9409-1 mit Kupplung und Antriebsflansch

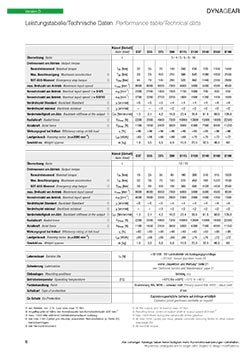

Leistungstabelle
07/2021

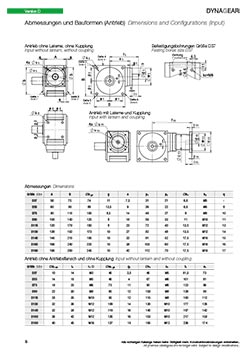

Abmessungen und Bauformen
07/2021
